局所ブース

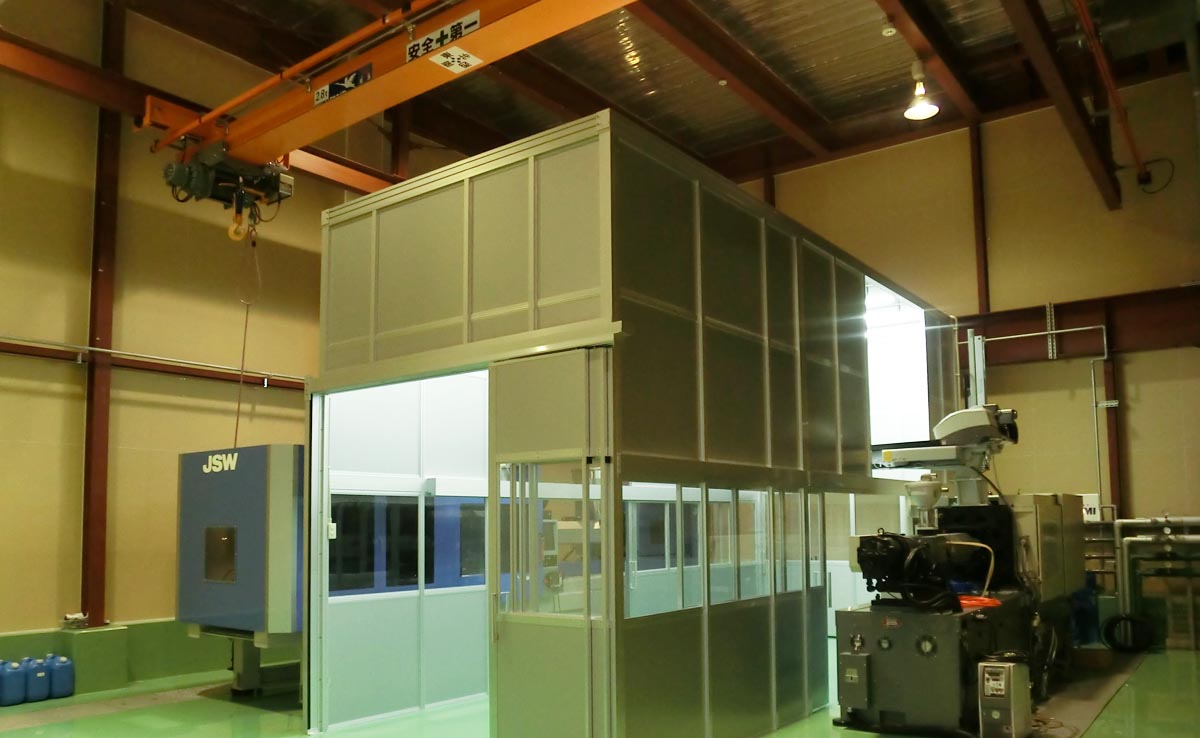

クレーンの走行レーンギリギリの高さでルームを設置

設置環境・要望

天井クレーンに当たらない高さで設置したい
部屋の中に機械のアームを入れたい
フォークリフトをそのまま部屋の中に入れたい

解決案

天井クレーンが当たらない位置に高さ4mの部屋を設置
アームの高さに合わせて一部分を開口設計に
フォークリフトがそのまま入れるような扉の仕様に

仕様

サイズ	w1200 × D6000 × H2300mm
クリーン度	100000
換気回数	25回/h

施工を行った上でのポイント

高さ4mの設計ながら、天井を走るクレーンに当たらないようなスペースを確保して設置したルームです。天井吊りなしでも、置くだけで自立するE-Room+独自の構造だからこそ設置を可能にしました。さらに、一部を開口仕様にすることで、機械のアームを中に入れることができます。フォークリフトが直接出入りすることがあるということで、扉は3枚組のスライド扉を採用しました
